GPS Modul für Celestron Montierungen (ohne internes Modul)
Eine kleine Bastelei um am Nexstar Evolution bei Benutzung der Nexstar+ Handbedienung nicht immer Uhrzeit und Position eigeben zu müssen. Spart knappe EUR 250,- und macht Spaß.Wer noch mehr Geld sparen möchte kann anstelle des GPS Empfängers einfach eine RTC an den Arduino anschliessen und nur eine feste Position Position zurück geben - quasi das GPS faken.
-
Bauteile:
- Arduino Nano V3 (mit ATMEGA 328 ca. EUR 4,-)

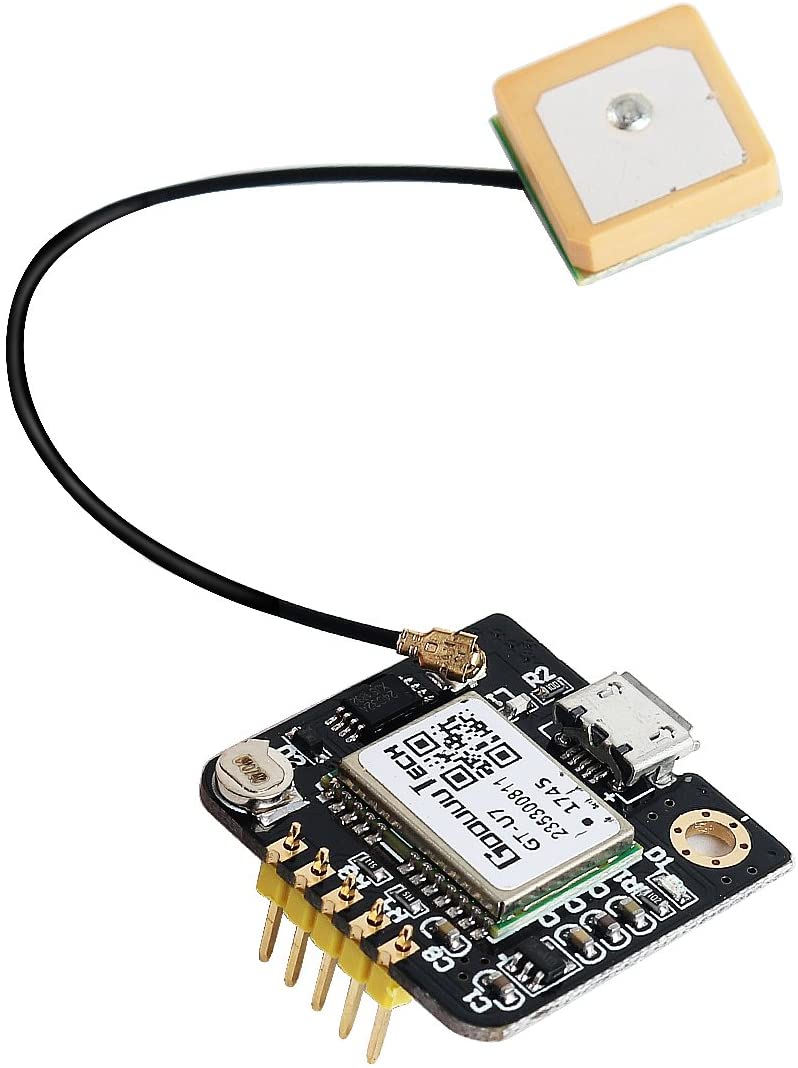

- ein GPS Empfänger mit NMEA output über Serielle Schnittstelle (z.B. GT-U7 GPS-Modul von Maker Hawk ca. EUR 16,-)
- Kabel mit RJ11 stecker (6p4C -4 adrig) z.B. für ein Telefon
- Lochrasterplatine
- Pin 1 - weiss - not used
- Pin 2 - schwarz - not used
- Pin 3 - Rot - 12V Power
- Pin 4 - Grün - Serial (RX/TX) 19.200 baud 8N1
- Pin 5 - Gelb - Masse
- Pin 6 - blau - not used
- Arduino IDE als Entwickungsumgebung
- Library für NMEA Decodierung - TinyGPS++
- Library für Software Serial Interface - SoftwareSerial
- Hauptprogramm mit Software zum decodieren der Celestron Befehle siehe z.B. Link unten.
AUX Port am Celestron Mount(RJ11 connector)
Software:

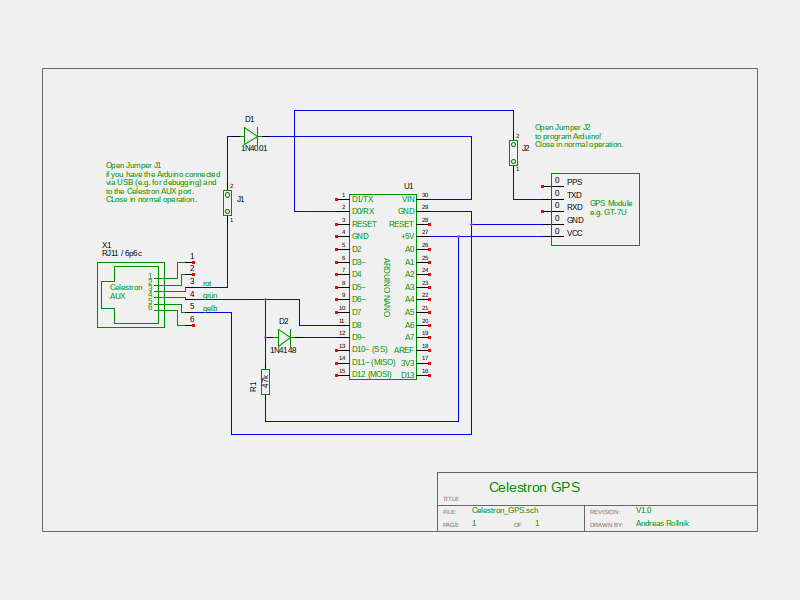

Andere Anleitung und Schaltplan bei: ForestTree/nextstar_gps
